RKG-Z智能型熱控柜

　　1、主要特點
　　RKG-Z系列智能型減溫減壓裝置熱控柜是我公司工控部開發的減溫減壓裝置自控系統。
　　■ 它廣泛采用了智能型一體化電動執行器，如英國羅托克Rotork、德國西博思Sipos、德國EMG、德國艾瑞、德國PS和國產搜派師等。使系統的精度、穩定性和可靠性大大提高，同時可滿足DCS集中控制系統的要求。
　　■ 廣泛采用了精度較高、性能可靠的傳感器，如1151型、3351型等壓力、差壓變送器。
　　■ 廣泛采用了變頻器控制減溫水的流量和恒定控制水泵揚程，來恒定減溫水的壓力。
該熱控柜全部采用最新單片機智能型儀表，如香港東輝、美國霍尼韋爾等，具有以下幾個特點：
　　A、高精度、高穩定性、高可靠性，所有儀表精度基本誤差可達0.5%，連續運行18個月無零點漂移。由于儀表采用自動數字溫度補償及自動穩零系統，在0~50℃環境溫度下均保證精度。
　　B、高精度全數字顯示，所有參數都采用高亮度數字顯示，視覺清晰一目了然。
　　C、高智能化全自動控制使您無須手動控制，在任何工況狀態下，都能保持最佳調節狀態（當然手動操作功能仍作保留）。
　　D、二次調節參數的設定，上、下限報警參數的設定可通過二次儀表面板按鍵操作隨意方便地加以修改和調整。
　　E、能現場儲存數據，掉電不丟失信息。并且各種調節參數的設定可通過密碼加以鎖定，以防止意外誤操作。
　　F、數字串行通訊接口使所有儀表能與計算機進行雙向通信，組成性價比極優的DCS集散型網絡控制系統。
　　2、主要性能參數：
　　基本誤差：0.5%F?S±1字。
　　顯示分辨率：根據量程，可有0.001、0.01、0.1、1四種。
　　PID參數整定方式或智能自整定。
　　閥位限幅和保護輸出設定范圍：0～100%。
　　手動調節輸出范圍：0～100%。
　　內部冷端補償溫度范圍：0～50℃。
　　使用條件：環境溫度0～50℃；相對溫度≤90%。
　　電源電壓：185V～245VAC； 5000系列；90V～260VAC；電源頻率：50±2.5Hz。

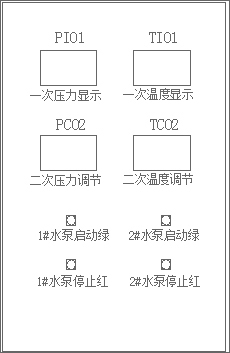

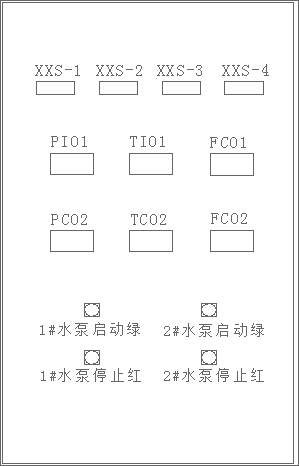

　　3、柜體盤面示意圖

立式熱控柜（800×2100×600mm）	壁掛式熱控柜（500×800×300mm）

　　PI01：數字顯示減壓前的蒸汽入口壓力。
　　TI01：數字顯示減溫前的蒸汽入口溫度。
　　PC02：主屏顯示減溫后的蒸汽溫度，副屏顯示調節儀輸出的百分比數。
　　TC02：主屏顯示減溫后的蒸汽壓力，副屏顯示調節儀輸出的百分比數。
　　FI01：數字顯示蒸汽的流量。
　　FI02：數字顯示減溫水的流量。
　　XXS：二次參數的高、低報警。
　　1#、2# 水泵：給水泵控制按扭。
　　注：其他柜體樣式按定貨制作。

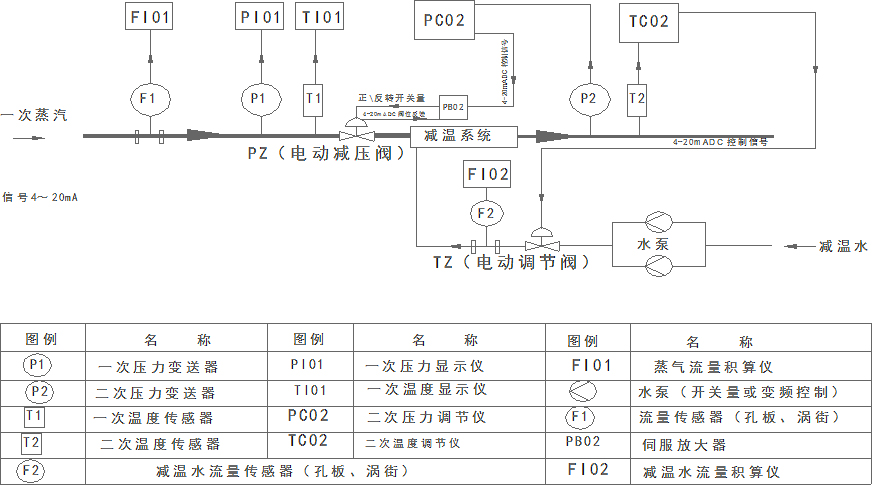

　　4、系統控制原理


　　控制柜通過壓力數顯儀PI-01和現場傳感器PT-01可對一次壓力顯示和監控，蒸汽的壓力調節由現場傳感器PT-02，溫度智能調節儀PC-02，伺服放大器PB-02和電動執行機構PZ-02相互配合，達到對壓力的準確控制（控制模式通過PID參數設置來完成并配有聲、光報警系統。
　　通過溫度數顯儀TI-01和現場傳感器TE-01可對一次溫度顯示和監控，蒸汽的溫度調節由現場傳感器TE-02，溫度智能調節儀TC-02，智能一體化執行機構TZ-02相互配合，達到對溫度的準確控制（控制模式通過PID參數設置來完成）并配有聲、光報警系統。
　　兩臺水泵一備一用，對１＃、２＃水泵電機起動和停止的控制采用互鎖（亦可去掉調節閥采用水泵變頻模式調節給水量）。
　　通過現場傳感器F1、F2和流量積算儀對蒸氣、減溫水流量的顯示和監控。所有內部電氣元件如空氣開關、接觸器、熱繼電器采用西門子、ABB等知名品牌。
　　5、安裝與接線
　　a. 熱控柜通常為壁掛式（為減少占地面積），柜體背而有四個螺孔，用戶可用四個直徑為8mm以上的膨脹螺絲將熱控柜牢固地固定在墻上。（如有需要可按訂貨）。
　　b. 儀表盤上各儀表和現場安裝的壓力變送器在發貨前都已通過72小時老化試驗，各儀表（包括現場安裝的壓力變送器）精度都已做了系統精密調校，用戶只須檢查儀表在長途運輸后有否松動，安裝是否牢固，外觀是否完好，接線端子螺絲是否震松，各儀表接線是否可靠。
　　c. 現場儀表安裝請參看各儀表的使用說明書進行。安裝熱電阻的接口，壓力變送器的引壓盤繞冷凝緩沖管都已隨熱控柜一起發貨，請按國家（或行業）的有關安裝、焊接規范進行。

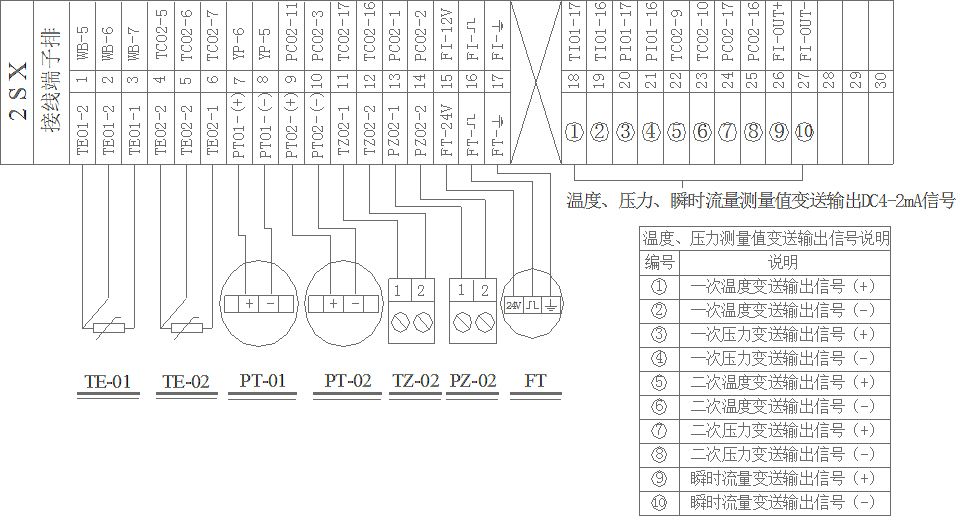

　　d. 熱控柜儀表盤內部的各儀表連接線都已接好，用戶只須根據現場儀表接線圖進行現場儀表連接。必須嚴格按圖接線。接線內容包括供電源進線，儀表盤內SX接線端子排與現場檢測元件、壓力變送器、電動執行器的連接電纜線，用戶自行敷設。
　　e. 熱控柜儀表盤應可靠接地，接地電阻≤10?。如果是安全火花系統，則安全柵匯流銅排的接地電阻應≤2?。
　　f. 現場接線完畢后，應對照接線圖再校對一遍所有的接線是否正確，以免通電時損壞儀表。確認無誤后，方可通電。
