節流裝置系列

　　■ 概述
　　以節流裝置為檢測件的差壓式流量計，是歷史悠久、 理論與實踐資料豐富、使用成熟、應用范圍極廣的一類流量計。它由節流裝置和差壓變送器及顯示儀表組成。人們利用節流裝置在管道內使流體產生差壓，經信號管道把差壓傳送給差壓變送器，并轉化成電流信號后再輸入到顯示儀表，顯示管道中流體的瞬時流量和累積流量。利用調節儀表也可以對流量進行調節。節流裝置結構簡單，測量準確，使用可靠，維護方便。
　　■ 工作原理

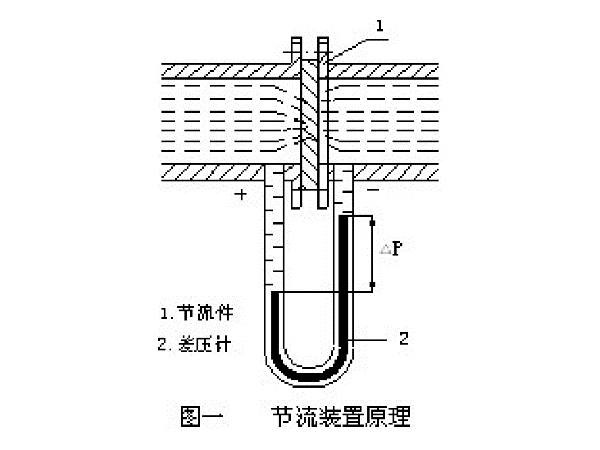

　　節流裝置是人為的在流體流通的管道內造成節流（如圖一所示）。當被測流體流過節流裝置之后，造成一個局部收縮，流束集中， 流速增加，靜壓力降低，于是在節流件上、下游兩側產生一個靜壓力差。這個靜壓力差與流量之間呈一定的函數關系，流量愈大，所產生的靜壓力差愈大，因此通過測量差壓的方法，就可測得流量。
